情趣用品以前以硅胶为主，但近几年，TPE软胶逐渐成为情趣用品的主要市场。TPE之所以能够代替硅胶作为情趣用品的原料，有以下几个特点：

1、触感柔软。柔软的TPE软胶和人体真实的皮肤非常接近，如果搭配上类似于皮肤的颜色，则几乎可以假扮。

2、环保无毒，与皮肤接触无任何不适及过敏反应。上述两点其实硅胶也是一样的。硅橡胶根本无法循环使用，材料成本较高，而TPE软胶相对便宜，且可回收再利用。那就是TPE取代硅胶的主要原因。

情趣用品TPE软胶的硬度和外观特征。

1、超软硬度：0~60OO(OO用于表示材料低于0A的硬度)；软硬度0~30A。

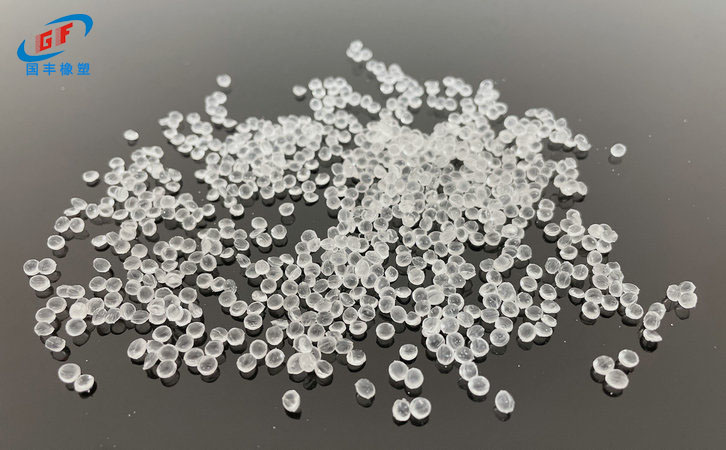

2、材料外观特征：材料主要有透明或不透明的颗粒状。密度在0.82~0.88之间，其拉伸伸长率约为500-1500%。一般来讲，硬度比较高的材料通常制成颗粒状。一般来说，如果表面没有非常粘稠的材料，可下料，即可制成粒状。原料越软，整体粘性就会增加，注塑下料就会越来越难。TPE软胶可用于制作大尺寸的玩具(如实物玩偶、女性假器具等)。

TPE软胶应用到情趣用品的成型处理方法。

1.浇注和注塑成型两种方法。

颗粒料一般都是注塑成型，胶体料采用浇注工艺成型。TPE的注射成型和普通塑料一样，表面不再有细纹。浇注(亦称倒注、倒模)是指TPE胶体加热熔化，然后将TPE熔体倒入设计好的模子，让胶料填满密实后，冷却就能得到所需的成品。

加工成型温度。

浇注成型温度为150~230℃，注塑温度为120~230℃。加工成型温度的高低，跟油份和基材的分子量有关。普通油量高，成型温度低，基材分子量大，成型温度高。

TPE软胶情趣用品配色

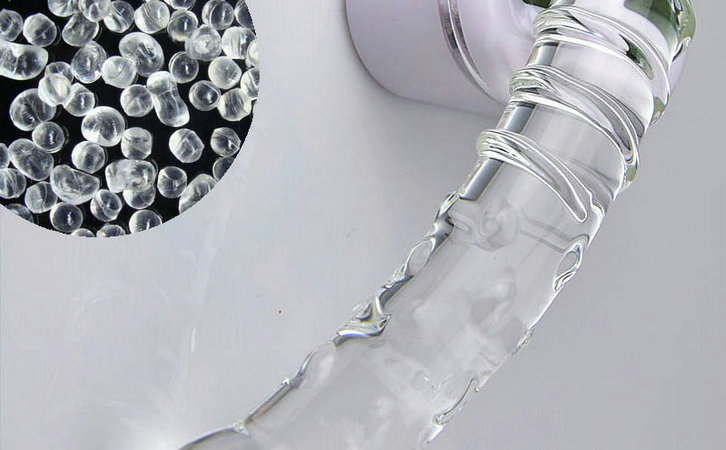

透明情趣用品一般底色透明白色底，稍偏黄色，有时放久一些，制品因黄变，会明显发黄。有些TPE厂家在制粒时，会加入一些蓝色有机颜料(如群青、酞青蓝)，这样加工出来的成人情趣用品会略带蓝底色透明。而且底色偏蓝，看起来透明度较高。颜料粉应选用有机色粉，粒度小，更有利于着色，同时蕞大限度地保持产品透明。有时候为了得到更多的情趣体验，就会调配出肤色的肉色。

加工成型异常的分析处理。

1、气泡。

气泡是情趣用品加工过程中常见的现象。特别是浇灌的产品更普遍。起泡原因：熔融过程中，小分子物质挥发，但也有一些小分子被包裹在熔体中，形成了微小的气泡。这种情况常用于浇铸成型。第二是熔体在倒胶进入模子时，由于灌装速度过快，模具中的空气来不及排出，夹紧在熔体中形成气泡。3.注塑加工情趣用品时，由于射速过快，易造成模具排气不畅，被熔体包裹，在制品内部产生气泡。

2、气泡处理。

关于浇注成型过程中出现气泡，有人说加了消泡剂，但没有多少事实支持，估计还需要更多的生产实践来不断修改完善。在原料和加工上，应选用低分子量基材和高闪点油品，以降低加热熔化温度来减少小分子油的挥发。浇铸成型倒模时，从模具边缘往模具尽可能慢的速度，这样可以减少制品中产生的气泡。在浇铸过程中，如果不计成本，通过安装抽真空装置，可以有效地降低熔体和产品的气泡的消除。制品越大、尺寸越大，在倒模过程中，空气在熔体中形成气泡的可能性就越大，必须安装抽真空装置。

注塑成型时，降低射速，提高注射压力，可以使气泡的形成减小。

3、产品收缩。

通常在较厚的、较大尺寸的塑料制品都会发生。通常发生在浇口附近。采用增加保压时间、适当提高模温、或对制品易收缩部位进行退火等措施，都能消除或减少缩水。

TPE软胶材质情趣品表面处理技巧

情趣用品大多采用0度左右的TPE超软材料，这种材料表面出油、发粘被认为是再正常不过的事情，而情趣用品表面若有粘粘，皮肤接触舒适就不佳。加入几种能提供爽滑性能的成分，可以提高材料表面的爽滑度，并能降低情趣用品表面发粘现象。
